Extension de meulière au Vésinet : jonction moderne et ingénierie de sous-œuvre

Rénover et agrandir une maison historique au Vésinet (78) ou à Saint-Germain-en-Laye est un défi qui combine l'exigence patrimoniale et la rigueur de l'ingénierie moderne. Ce projet d'extension de maison et de rénovation immobilière, mené par UPOQ, illustre notre approche de contractant général et d'entreprise de bâtiment tous corps d'état.

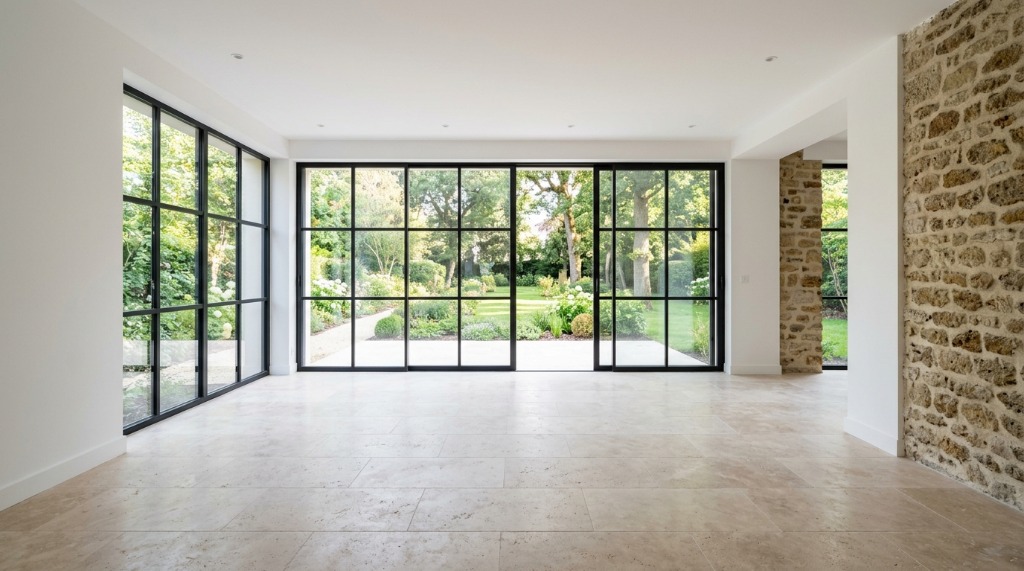

En l'espace de 14 semaines de chantier, nos compagnons ont conçu et réalisé une extension contemporaine en acier noir et travertin brut de 35 m², adossée à une maison meulière des années 1920, tout en restructurant entièrement les espaces de vie du rez-de-chaussée.

1. Le contexte et les contraintes réglementaires : le site patrimonial du Vésinet

La commune du Vésinet est entièrement classée comme Site Patrimonial Remarquable (SPR). Cette protection implique que toute modification de l'aspect extérieur d'un bâtiment ou toute extension est soumise à l'avis conforme de l'Architecte des Bâtiments de France (ABF) et aux règles strictes du Plan Local d'Urbanisme (PLU) vésigondin.

Le projet devait impérativement respecter le caractère architectural de la meulière d'origine — caractérisée par ses pierres de pays apparentes, ses joints en mortier de chaux ocre, et ses chaînages d'angle en briques rouges. L'ABF exigeait une distinction claire entre le bâti historique et l'agrandissement contemporain, proscrivant le « faux vieux » au profit d'une structure légère et transparente capable de s'effacer devant le jardin classé.

2. Les défis structurels de la reprise en sous-œuvre sur une meulière ancienne

Le principal défi technique de cette rénovation maison meulière résidait dans l'ouverture du mur porteur de façade sur une longueur de 5,50 mètres pour relier l'extension au salon existant.

La nature du bâti meulier

Les maisons meulières d'avant-guerre ne possèdent pas de fondations en béton armé. Elles reposent sur des semelles filantes en pierres maçonnées, souvent peu profondes (entre 60 et 80 cm sous le niveau du sol naturel). Les murs porteurs de façade, d'une épaisseur de 40 cm, sont constitués de pierres de meulière très dures mais assemblées avec un mortier de chaux et de sable qui a tendance à s'effriter avec le temps. Percer un tel mur sur une grande longueur présente un risque d'éboulement si la répartition des charges n'est pas parfaitement maîtrisée.

La méthodologie de la reprise en sous-œuvre

Pour réaliser cette ouverture de 5,50 mètres en toute sécurité, nos équipes d'ingénieurs structure et nos maçons ont mis en œuvre une reprise en sous-œuvre méthodique :

• Création d'une longrine de fondation pour l'extension : Avant de toucher à la façade, nous avons coulé les fondations en béton armé de l'extension (semelle filante à 1,00 mètre de profondeur pour atteindre le hors-gel) et raccordé cette structure aux fondations existantes via des goujons métalliques scellés à l'injection chimique.
• L'étaiement lourd tridimensionnel : Nous avons monté des tours d'étaiement de part et d'autre du mur de façade. Des bastaings en bois de forte section ont été posés sous les solives du plancher du premier étage pour soutenir le plafond, tandis que des aiguilles métalliques traversantes ont été installées tous les 80 cm à travers le mur de meulière en partie haute pour maintenir la maçonnerie supérieure active.
• Démolition contrôlée à la main : L'ouverture a été réalisée par passes successives de 1,50 mètre, en évitant les vibrations destructrices du marteau-piqueur lourd. Nous avons privilégié des découpes précises à la scie murale diamantée pour préserver l'intégrité des pierres meulières qui resteraient apparentes aux extrémités.
• Dimensionnement et pose du linteau HEB 220 : Les charges descendantes exigeaient un linteau capable de supporter le poids de la façade du premier étage et de la toiture, soit environ 14 tonnes réparties. Nous avons installé un double profilé HEB 220 de 6,00 mètres de long (moisés par boulons haute résistance). Les HEB reposent à chaque extrémité sur des poteaux en béton armé (jambages) coulés dans l'épaisseur du mur, ancrés directement sur les fondations.
• Clavetage mécanique et résine expansive : Le transfert des charges de la meulière supérieure vers le HEB a été assuré par un mortier de calage haute performance sans retrait, injecté sous pression pour garantir qu'aucun tassement différentiel ne se produise après le retrait des étais.

3. Le guide de choix des matériaux : travertin brut et verrière acier noir

Pour créer un contraste élégant avec la pierre meulière ocre et rugueuse, nous avons sélectionné des matériaux naturels et industriels de standing.

Le travertin brut à pores ouverts pour le sol

Le travertin est une roche sédimentaire calcaire caractérisée par des cavités naturelles (pores). Pour ce projet, nous avons opté pour un travertin beige clair en finition brute, avec des pores rebouchés à la résine transparente mate en usine :

• Harmonie minérale : La texture mate et les nuances de beige du travertin font écho aux teintes des joints de chaux de la meulière, unifiant l'espace intérieur et la terrasse extérieure où le même travertin a été posé.
• Compatibilité thermique : L'extension étant équipée d'un plancher chauffant basse température à eau chaude, le travertin s'impose comme un excellent conducteur thermique. Il emmagasine la chaleur pour la restituer par rayonnement de manière douce et homogène.
• Facilité d'entretien : Grâce au traitement hydrofuge et oléofuge appliqué après la pose des joints, le sol en pierre naturelle résiste parfaitement aux taches et aux passages fréquents vers le jardin.

L'acier noir à rupture de pont thermique pour la verrière

L'ABF imposait de maximiser le clair de vitrage pour donner une impression de transparence totale. Le choix s'est porté sur des profilés en acier noir ultra-fins à rupture de pont thermique (gamme Forster Unico) :

• Finesse des montants : Les montants en acier noir ne mesurent que 50 mm de largeur visible, ce qui est deux fois plus fin que l'aluminium ou le bois pour des performances structurelles équivalentes.
• Isolation thermique d'élite : Grâce au système de rupture de pont thermique en polyamide intégré dans le profilé acier et à un double vitrage de 28 mm avec gaz argon, l'extension présente un coefficient de transmission thermique global Uw de 1,2 W/m²K, garantissant un confort optimal en hiver et évitant l'effet de serre en été.
• Esthétique industrielle : La peinture époxy noir mat texturé cuite au four offre une finition durable qui rappelle les verrières d'atelier d'artiste du début du XXe siècle.

4. La jonction moderne/ancien : étanchéité et respiration des murs

Le point le plus délicat d'une extension contemporaine sur une meulière ancienne est la liaison physique entre les deux structures. La meulière est un matériau irrégulier qui « respire » (perspirance de la pierre et de la chaux), tandis que l'acier et le verre sont des matériaux étanches et rigides.

L'étanchéité à l'air et à l'eau

Pour assurer une liaison parfaite et durable, nos équipes ont mis en œuvre un complexe d'étanchéité sur-mesure à la jonction entre le mur meulier et la verrière en acier :

1. Profilé de compensation en zinc : Nous avons posé un profilé d'étanchéité en zinc prépatiné anthracite, plié sur mesure pour épouser les irrégularités des pierres meulières de la façade.
2. Joint compribande et mastic polyuréthane : Un joint mousse imprégné (compribande) assure l'étanchéité à l'air tout en permettant le mouvement structurel naturel entre les deux bâtiments. Il est doublé d'un cordon de mastic élastomère haute performance résistant aux UV.
3. Bavettes de plomb plissées : En partie haute, pour rejeter les eaux de pluie de la façade meulière vers la toiture plate de l'extension, des bavettes de plomb ont été encastrées dans les joints de meulière et plissées à la main sur le dessus du linteau métallique.

Isolation thermique perspirante du mur meulier

Pour isoler les parties conservées de la maison meulière par l'intérieur sans bloquer l'humidité naturelle de la pierre, nous avons banni le doublage classique en plaque de plâtre et laine de verre. Nous avons mis en œuvre un système perspirant :

• Pose de panneaux d'isolation en laine de bois de 100 mm d'épaisseur (qui régule l'humidité sans perdre ses propriétés isolantes).
• Installation d'un frein-vapeur hygro-variable (membrane intelligente qui s'ouvre ou se ferme selon le taux d'humidité ambiant pour permettre au mur de sécher vers l'intérieur en été).
• Doublage en plaques de plâtre hydrofuges pour recevoir les finitions.

5. Une livraison d'élite : des espaces impeccables et vides

Une fois les travaux terminés, UPOQ applique sa règle d'or de livraison. L'extension en travertin et acier noir, ainsi que le salon restructuré, ont été soumis à un nettoyage de fin de chantier de niveau professionnel :

• Nettoyage haute pression de la façade meulière extérieure pour éliminer les résidus de mortier et de poussière de pierre.
• Lustrage complet des vitrages de la verrière et dépoussiérage des profilés en acier noir.
• Nettoyage à l'acide de rinçage spécifique sur le travertin pour éliminer tout voile de ciment de jointoiement, suivi de l'application d'un traitement protecteur antitaches à saturation.

Les espaces ont été livrés strictement vides, propres, sans aucun reste de matériaux ou d'outils, prêts à recevoir le mobilier des propriétaires.
